不要小看我“GPS”的威力

测试发现SINR降低，排除同频干扰时，发现是一站点带来的干扰，该站的GPS搜索卫星数目为0（GPS搜索卫星数为4颗时即可保证完全同步），关闭该站后，发现UL/DL吞吐率都得到较大幅度提高，因此认为是基站GPS故障 导致上下行子帧间不同步，产生干扰，具体解释如下所述：

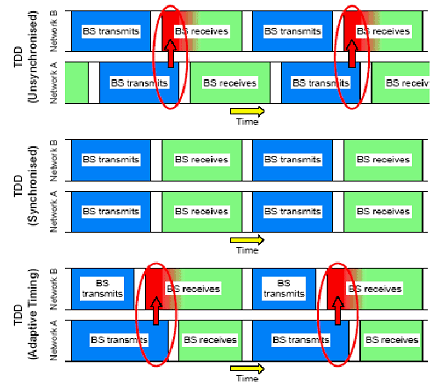

第一种情况：子帧配比（以及时隙配比）相同，但是由于不同步，导致基站A与基站B的下行之间时序错乱，A的下行发射会对B的接收带来干扰，同时B的下行也会对A的接收造成干扰；同理，对于上行也会出现类似现象。

第二种情况：完全同步，理论上不存在干扰

第三种情况：子帧配比（或时隙配比）不同，也会出现类似的干扰现象。

对于LTE TD D系统，因为是时分双工，这对系统的时钟同步要求很高。如同一个网络中的某基站A与周围其他基站的时钟不同步，这就造成基站A的DL信号被周围的基站接收到，故而干扰到了周围基站的上行接收。如下图示意的，时钟不同步的A基站发射信号干扰到了B基站的上行接收。通常基站天线比较高，典型的如城区30m，郊区40m，两个基站天线间可能都是视距传播，一个基站的发射信号很容易被其他基站接收到。因而干扰会很严重。

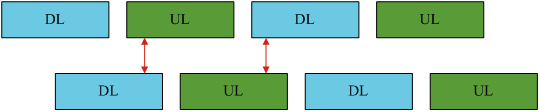

帧失步干扰示意图

由LTE的帧结构，其特殊子帧的上下行保护时隙之间的GP就是为上行和下行留出的保护带，其值从100us到700us不等，则如果失步时间超过100~700us就会造成基站间干扰。

LTE TDD帧结构

同样的，GPS也会造成同样的问题。但是GSP时钟不同步造成的干扰，通常影响范围比较严重，且范围很广。可能在GPS失步基站周围的一大片基站都受到干扰，导致这些基站覆盖范围内的UE无法做业务，严重的甚至在基站下RSRP很好的情况下，UE都无法入网。在这些基站侧跟踪上行RSSI值，通常会发现RSSI值可能比正常值高出10~20dB，甚至更高。

引起GPS失锁的原因可能有：

1、GPS安装不规范，导致无法搜到足够的星；

2、GPS受到干扰；

3、星卡异常；

对于我司基站可以通过DSP GPSSNR命令来查询GPS收到的卫星数以及卫星信号信噪比。且一旦失锁，基站都会有告警。但是网络中如果有其他厂家的设备共存，如果存在GPS失锁，也可能会对我司设备造成干扰。

让我带你一步一步找到它“GPS”

1、【数据采集】对强干扰区域的小区采集反向频谱CHR。

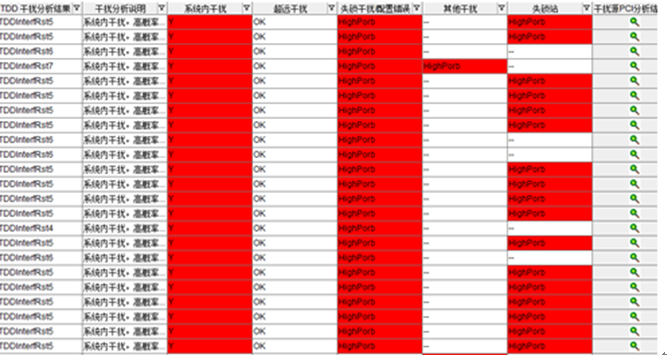

2、【工具分析TDD干扰类型】启动工具中的TDD干扰类型识别功能，显示大多数小区为系统内干扰，疑似失锁或配置错误（下图为OMStar处理结果）。

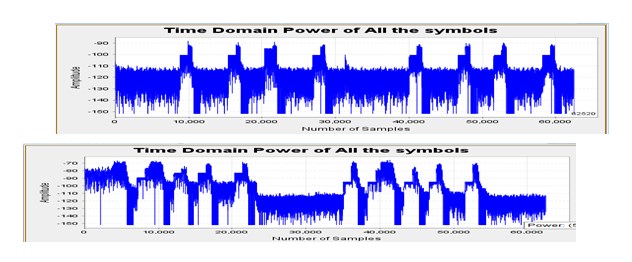

进一步观察疑似失锁干扰小区的反向频谱图，能看到都有明显TDD下行导频干扰特征，疑似失锁或配置错误造成的TDD干扰。

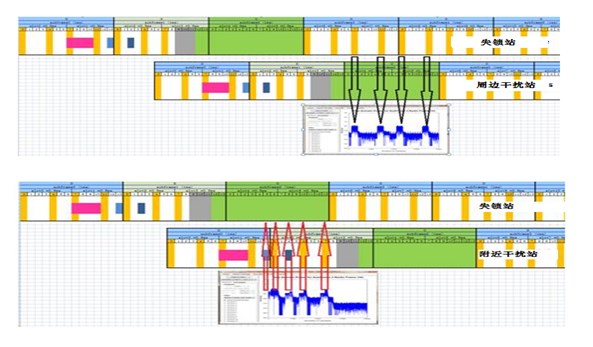

3、选1个干扰小区启动PCI检测功能，检测到干扰源PCI为171、172、173，在此片干扰小区中找到A站点PCI恰好为171、172、173，保险起见，对更多小区进行PCI检测，发现都含有171~173。观察A站点反向频谱数据的时域谱，可见明显导频干扰特征，且特征与其他干扰小区不同。确定干扰源为A。这些站点的上下行子帧配比均是1:3。通过以上分析可判断是A站点存在GPS失锁情况，导致它的下行子帧影响到其他站点的上行子帧，而自身的上行子帧又被其他站点的下行子帧所干扰。

    4、整改GPS过程中，发现是电路中的一个电阻出现问题导致GPS无法正常搜索卫星；更换GPS后SINR和上下行吞吐率恢复正常。
